Mt 130

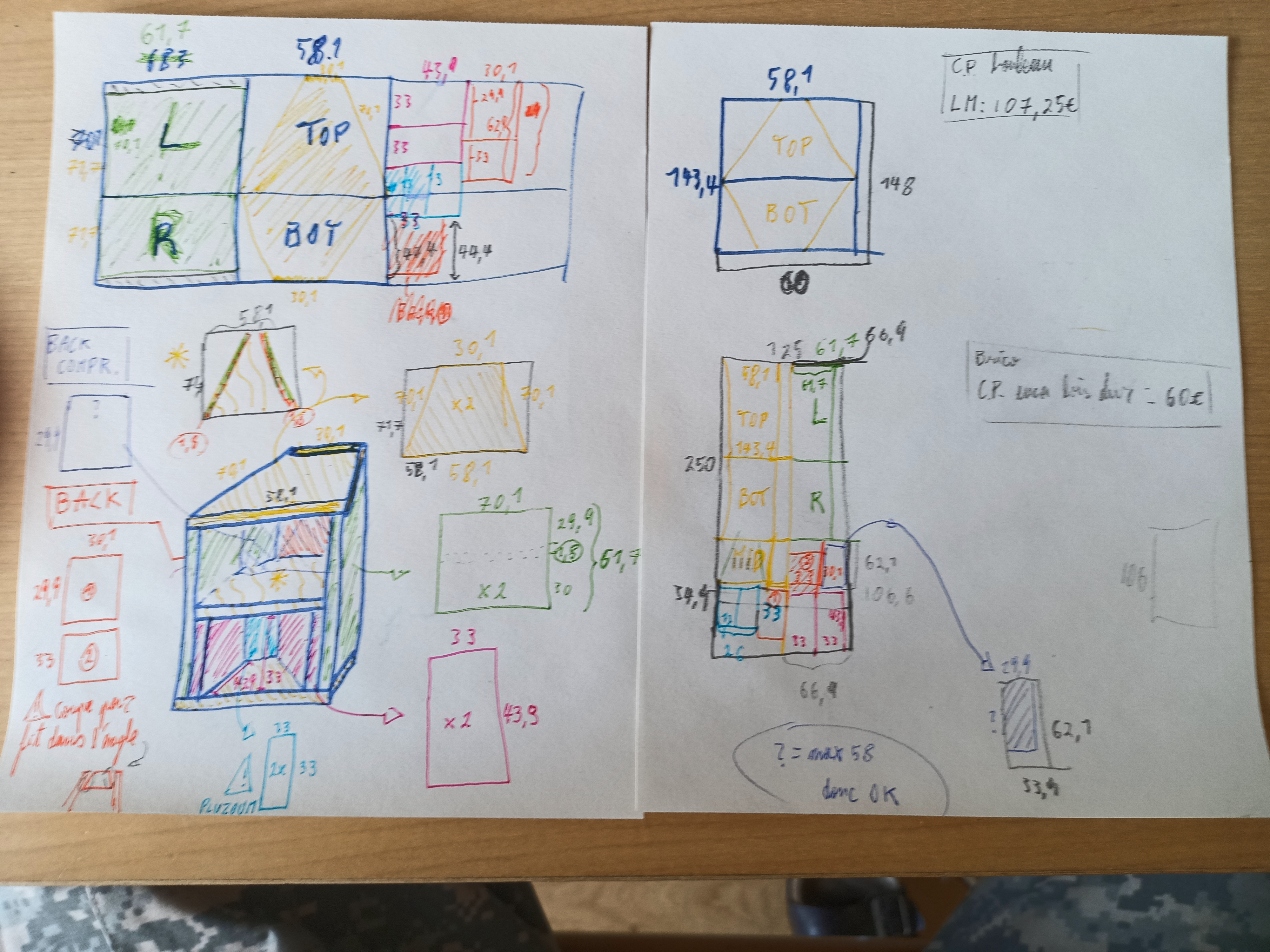

Dessins pour comprendre, me l’approprier. Préparé un plan de découpe.

Plan from marc.o

Texte de marc.o : Un caisson Mid-Top performant, et utilisant des composants de qualité. Le pavillon bas médium a fait l’objet d’une attention toute particulière pour être le plus linéaire possible tout en restant facile à construire. La compression 1 pouce BMS4550 est du meilleur rapport qualité/prix qui soit. Elle possède les qualités d’une 2 pouces sans en avoir les inconvénients: un son fin qui monte haut dans l’aigu avec possibilité de raccordement à 800Hz. — Selon mes estimations, un seul ça serait autour de 500€ - 600€

Hardware

Niveau bois, j’ai trouvé ces panneaux de 250x125 qui me permettraient de construire intégralement le setup.

J’ai fait un premier plan de découpe, ça a l’air carré. 60€ pour un seul pour de l’eucalyptus. Voir si ça vaut la peine de cut ici ou non. Attention : un truc relou c’est les découpes pour que ça rentre dans le trapèze. 29kg pour juste le bois.

Drivers

Compression

• BMS4550 : meilleur rapport qualité/prix : 150-200€ neuf, on peut s’en sortir pour 100€ avec un peu de chance j’ai l’impression
  • on est à du 80W rms MAX, en 8$\Omega$ mais il faut plutôt être dans du 30–50 W pour pas que ça crame

Un mini ampli 2x100W ? Ou un truc balèze qui serait bien limité en amont. J’ai l’impression que c’est un truc important pour avoir de la clarté et de la définition en haut. t.amp E-800, 2x 360W à 8 Ohm 100€ d’occase par ex ? Vite F modulaire, peut servir pour d’autres trucs.

Mid 12’

• PRECISION DEVICES PD.121 thomann 200€ mais un peu rare j’ai l’impression, 300W RMS à 8 Ohm
  • Alimentation autour des 150-200W c’est safe, donc un ampli autour de 2x500W@9 Ohm idéalement

Ampli style Palladium P2000 ça me parait raisonnable : 150€ pour un P-2000 : 2 x 750 W RMS@8 Ohm, 2050W en bridge (pour le sub par ex)

Signal

Il faut séparer la plage de fréquence entre les 2 HP. Donc d’office soit un crossover, sinon un filtre passif (et du coup un seul ampli, mais moins de puissance). Fréquences conseillées : 120Hz / 1.2Khz. Le mieux c’est un truc full actif, un crossover qui sépare en mode chirurgical, sinon il faudra faire super gaffe de pas cramer les compressions.

Le fameux dcx2496 peut faire 6 sorties, parfait pour du 3-way. Sinon la strat de prendre un gros ampli pour un crossover passif, donc il drive les 4 HP confortablement, et comme c’est un gros ampli, il peut servir pour des subs ou quoi.

How to wire the merdier

Tuto de wiring avec un crossover passif
